PJP平面型铜丝屏蔽机

用于电缆铜丝铜带屏蔽。
技术参数
设备简图
案例展示
在线留言

技术参数

设备用途
用于电缆铜丝铜带屏蔽。

产品特点
1、放线盘规格Φ200-Φ400,线盘数量60-120个;
2、前后双支撑,主轴为一根整轴;
3、绞盘为厚钢板,减少焊接;
4、线盘轴末端配用机械锁,操作方便。

升级改进
1、三轴承支撑,无托轮结构方式,可使绞体转速提高一倍;
2、带有机械张力反馈机构,保证恒张力;
3、绞体带有多重断线保护;
4、增加800rpm非金属绕包配置。


线盘尺寸 (mm) 线盘数量 铜丝绞体最高转速 (rpm) 铜带盘直径 (kw) 铜带宽度 (mm) 铜带头最高转 (rpm)
Ø315 72 60 Ø600 20~60 606
Ø315 80 50 Ø600 20~60 606
Ø400 72 50 Ø600 20~60 606
Ø400 80 40 Ø600 20~60 606

线盘尺寸
Bobbin size (mm)
线盘数量
No. of bobbin
铜丝绞体最高转速
Max. rotation speed of copper wire stranding body(rpm)
铜带盘直径
Copper tape pad dia. (kw)
铜带宽度
Tape width (mm)
铜带头最高转速
Max. rotation speed of screening head(rpm)
Φ315 72 60 Φ600 20~60 606
Φ315 80 50 Φ600 20~60 606
Φ400 72 50 Φ600 20~60 606
Φ400 80 40 Φ600 20~60 606

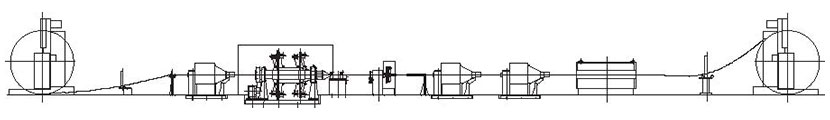

设备简图

PJP平面型铜丝屏蔽机
