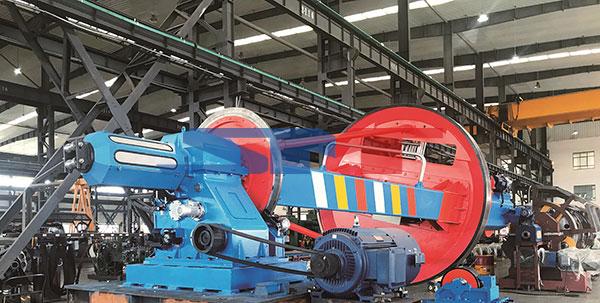

CPD盘绞履带牵引型成缆机

用于中低压或中高压电力电缆成缆,高压或超高压分割导体绞合;另外还可以进行钢丝钢带铠装或铜丝屏蔽。
技术参数
设备简图
案例展示
在线留言

技术参数

设备用途
用于中低压或中高压电力电缆成缆,高压或超高压分割导体绞体;另外还可以进行钢丝钢带铠装或铜丝屏蔽。

产品特点
1、2000到4200收线盘系列盘绞满足不同缆径,不同长度电缆成缆要求;
2、该机可编程控制器和触摸屏统一指挥管理整机各分部电机的启动、运行和同步迥转等;
3、放线电机、绞体旋转电机、绕包电机、牵引电机和排线电机均采用交流变频电机,采用变频器控制调速。收线电机采用直流电机, SSD Parker 514C 系列直流调速装置控制。性能稳定、故障率低、维护方便;
4、排线节距可在触摸屏上进行设定、修改和显示。并可在触摸屏上设定左右向排线、点动和快速移动调整等;
5、收线电机采用直流电机。收线张力可在触摸屏上进行设定、修改和显示,可正反转点动;
6、该机放线架采用单独电机迥转,安装、操作、维护方便。它可与旋转收线架同步旋转,也可单独点动运行。

竞争优势
1、增加集中式放线架形式,缩短生产线总长,减少客户厂房投入;
2、优良的生产工艺保证盘绞头高转速运行;
3、整机单独电机驱动,自动化程度高。

升级改进
1、收放线夹2种不同宽度线盘不需要线盘轴,并有电气到位保护;
2、导线架增加锥套形式,不会扭曲电缆;
3、相位校正改为模拟量接近开关反馈;
4、增加800rpm非金属绕包配置;
5、升降台全部采用叉式结构。

销售业绩
伊朗1996年第一台,共计349台,其中阿尔及利亚1台,阿联酋1台,埃及4台,澳大利亚1台,巴西1台,俄罗斯7台,菲律宾1台,斐济1台,韩国2台,马来西亚4台,美国1台,缅甸1台,墨西哥1台,泰国1台,土耳其3台,乌拉圭1台,西班牙1台,伊朗3台,印度6台,印尼1台,越南7台。

产品规格参数

收线盘尺寸 线盘外宽(mm) 装载量 (t) 绞体最高转速 (rpm)
2000 1500 8 60
2200 1700 10 60
2500 1900 12 40
3150 2300 15 35
3500 2300 25 25
3600 2300 25 25
4000 2400 30 20
4200 2400 30 20


收线盘尺寸
Model
线盘外宽
Drum O.W. (mm)
装载量
Loading capacity(t)
绞体最高转速
Max.rotation speed of drumtwister
2000 1500 8 60
2200 1700 10 60
2500 1900 12 40
3150 2300 15 35
3500 2300 25 25
3600 2300 25 25
4000 2400 30 20
4200 2400 30 20

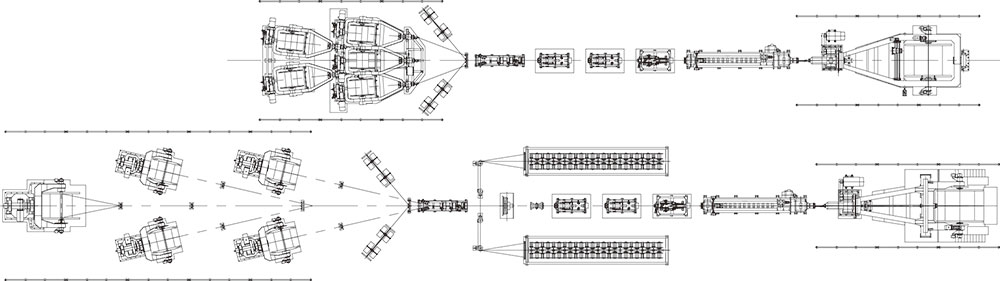

设备简图

CPD盘绞履带牵引型成缆机
