JGG管型绞线机

用于铜、铝、钢绞线绞合。也可用于钢丝绳绞合。
技术参数
设备简图
案例展示
在线留言

技术参数

设备用途
用于生产钢绞线、铜绞线、铝绞线、控制电缆及绞制OPGW等。

产品特点
1、高速绞线、小截面成缆;
2、绞制OPGW等

产品优势
1、高速:200/1+6能运转到1000rpm,800/1+12也能运转到300rpm;
2、多规格:线盘最小做到直径200mm最大做到直径800mm,线盘数量最少做到3盘最大做到36盘;
3、多形式张力:磁粉张力、机械张力、机械带反馈张力等

产品升级改进
1、开发使用了特种高速支承轴承;
2、部分规格使用铸件底板,使运转性能更加稳定;
3、采用气动放松自动夹紧式线盘架,使上下线盘更加快捷方便;
4、优化的大轴承润滑密封机构,有利控制了润滑油的甩漏;
5、筒体上下线盘窗口优化,确保筒体的高速运转。

应用案例
伊朗埃可公司于2012年1月从我司购置了一台630/1+7管型绞线机。铸铁底板,大大提高了设备的转速,气动夹紧,上下盘便捷,张力形式多样,尤已磁粉张力控制为代表。管绞机做线成品质量高,生产效率高,为客户的订单赢得了最大化的效益。客户十分满意神马的设备及售后服务。

销售业绩
天津光大金淼特种电线电缆有限公司2009年第一台,共计299台,阿尔及利亚2台,阿根廷1台,埃及3台,俄罗斯1台,马来西亚1台,美国6台,墨西哥1台,南非3台,土耳其2台,乌克兰1台,乌兹别克斯坦1台,新加坡1台,伊朗17台,印度4台,印尼4台,越南1台,赞比亚1台。

产品规格参数

线盘尺寸 绞体最高转速 单线直径
6B 12B 18B 24B
200 1000 900       0.2~1.5 0.2~0.8
315 900 800       0.5~1.8 0.3~1.0
400 900 800 550   1.0~2.5 1.4~4.0 0.6~3.0
500 800 600 450 350 1.3~5.0 1.8~5.0 1.3~3.5
560 700 500 400 300 1.3~5.0 1.8~5.0 1.3~3.5
630 700 500 330 260 1.3~5.0 2.0~6.0 1.3~3.5
710 400 300     1.3~5.0 2.0~6.0 1.3~3.5
760 350       1.3~5.0 2.0~6.0 1.3~3.5


线盘尺寸
Bobbin size(mm)
绞体最高转速
Max. rotationspeed (rpm)
单线直径
Wiredia. (mm)
6B 12B 18B 24B
Aluminum

Copper

Steel
200 1000 900       0.2~1.5 0.2~0.8
315 900 800       0.5~1.8 0.3~1.0
400 900 800 550   1.0~2.5 1.4~4.0 0.6~3.0
500 800 600 450 350 1.3~5.0 1.8~5.0 1.3~3.5
560 700 500 400 300 1.3~5.0 1.8~5.0 1.3~3.5
630 700 500 330 260 1.3~5.0 2.0~6.0 1.3~3.5
710 400 300     1.3~5.0 2.0~6.0 1.3~3.5
760 350       1.3~5.0 2.0~6.0 1.3~3.5

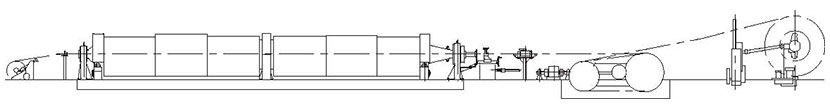

设备简图

JGG管型绞线机

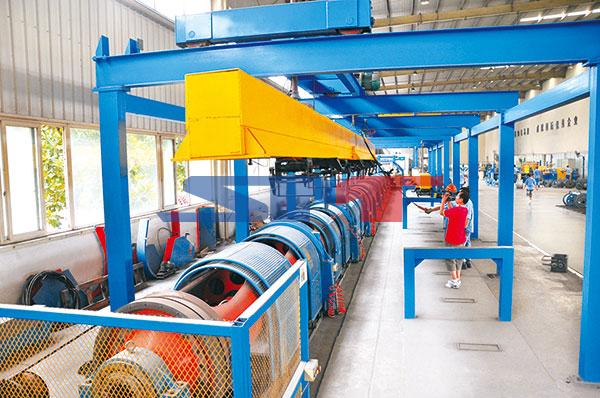

案例展示
